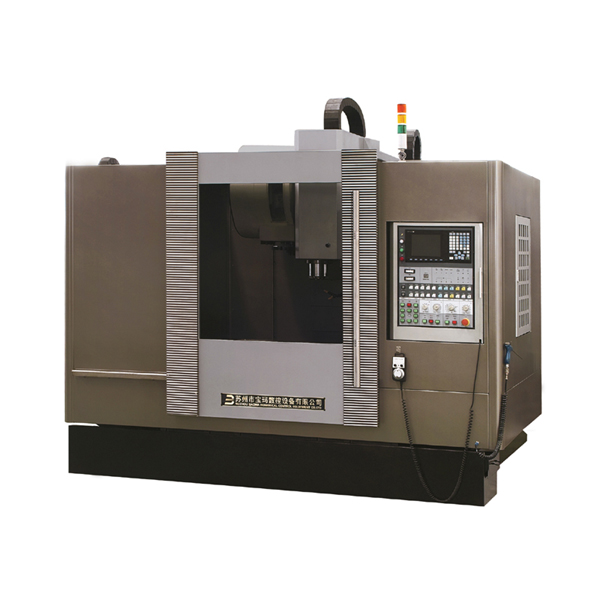

立式加工 BVMC1370
VMC系列立式加工機床是我公司與德國設計公司合作開發的一系列機型，它采用國外頭等的機床設計理念、注重應用高科技分析，使用 ， 頭等、 信賴的功能配件，打造出一款完善的加工機床。無論是精密零件加工或者一般模具加工，寶瑪新一代BVMC系列立式加工，將為您提供無懈可擊的優異性能，滿足您效率、高精度、高信賴的加工要求。

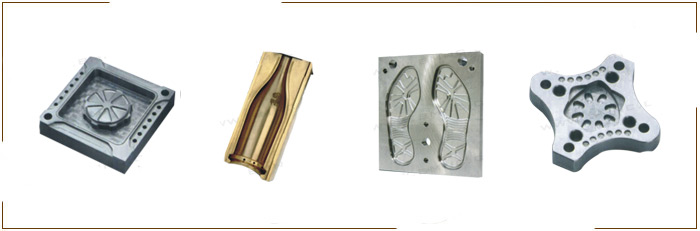

適用于：汽車零部件加工、模具等行業。
項目 | 參數 | ||
參數規格 | 行程/空間 | X/Y/Z軸行程 | 1300/700/650 |
工作臺上面到主軸端面的距離 | 150-800 | ||
立柱前面到主軸的距離 | 780 | ||
精度 | 定位精度 | ±0.005 | |
重復定位精度 | ±0.003 | ||
工作臺 | 工作臺面積 | 1400*710 | |
工作臺 承重 | 1000 | ||
T型槽形狀 | 18T*P152*5 | ||
進給速度 | 快速進給速度（X/Y/Z）（mm/min） | 24000 | |
切削進給速度（X/Y/Z）（mm/min） | 12000 | ||
動力源 | 電源（KVA） | 30 | |
空氣源（MPa/L/min） | 0.6/200 | ||

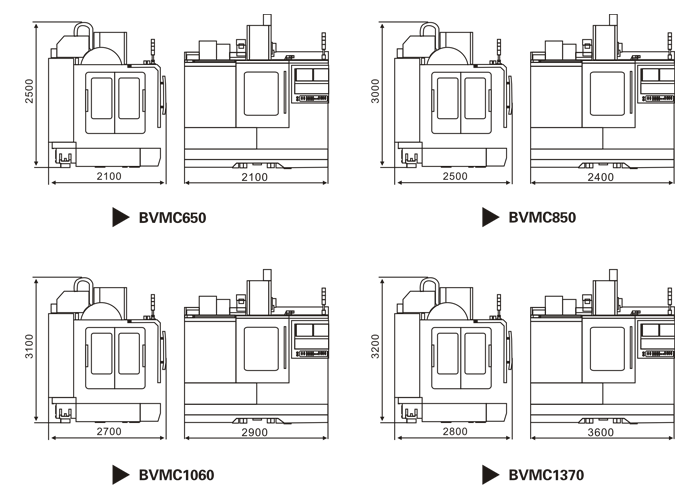

機床外形尺寸及重量 | 機床高度 | 3200 | |
占地面積 | 3600*2800 | ||
機床凈重 | 12000 | ||
刀柄形式 | BT50 | ||
配置情況 | 驅動功率 （X、Y、Z）（kw） | 2.5，2.5，2.5（發那科系統） 3.0，3.0，3.0（三菱系統） | 可選 |
主軸 | 主軸轉數（rpm） | 8000 | |
主軸錐孔 | 錐度號No.50 | ||
自動換刀裝置容量 | 20/24（斗笠或圓盤式） | 可選 | |
主軸電機功率AC（連續/30分）（kw） | 11/15 | 標配 | |
電氣箱熱交換器 | 標配 | ||
自動潤滑系統 | 標配 | ||
組合壓板、平口鉗 | 標配 | ||
主軸油冷機 | 選配 | ||
自動排屑器 | 選配 | ||
第四軸 | 選配 | ||
對刀儀 | 選配 | ||
1.CPU及控制軸數
●1.1CPU位數:64位
● 1.2 控制軸數(NC+SP+PLC+外圍軸_):11
● 1.3 主軸數:2
● 1.4 NC 軸數6
● 1.5同動軸數:4
2.記憶補正容量關聯
● 2.1標準加工程序記憶容量/程序個數:600米/400個程序
● 2.3共通變量組數 :600組
● 2.4工具補正組數 :標準400組
● 2.5工件坐標擴張組數:54組
3. 加工速度及精度支持方法
● 3.1高速加工模式III:G05P3(16.8m above)
● 3.2高精度控制1:G61.1(8.4m/min)
● 3.3高速高精度加工模式I(G5.1Q1):G5.1Q1(16.8m/min)
● 3.4高速高精度加工模式II(G5P10000):G5P10000(33m/min)
4. 特殊編輯編輯方式
● 4.1緩沖區修正(記憶/MDI/Computer Link B)
● 4.2緩沖區修正(HPS)
● 4.3整頁編輯/整句編輯
5. 顯示器實時計算機聯機
● 5.1顯示器:9CRT(琥珀色)
● 5.2顯示器-選擇規格:8.4”彩色TFT-LCD
● 5.3 IC卡高速程序服務器+以太網絡(簡稱HPS):HR831+HR832+IC card
● 5.4計算機聯機B( 預讀容量為32KB,約500個單位次):32KB/500B,傳輸率38400bps
● 5.5以太網絡(10/100Mbps)HR831+HR832:
6. 語言及圖形
● 6.1語言支持種類(日英德法義西中葡韓匈瑞荷):13國(含簡體中文)
● 6.2 PLC程序?qū)懕Ｗo保護:
● 6.3圖形仿真:
● 6.4圖形刀具路徑檢查:
● 6.5圖形比例縮放時,點保留:
7. 操作及程序支持機能
● 7.1工件點位置量測:B3A版
● 7.2工件坐標補正值計測自動輸入機能:
● 7.3程序再啟動:
● 7.4坐標顯示值切換(程序值/手動插入量/次指令):
● 7.5核對停止:
● 7.6圓切削:
● 7.7工具位置補正:
● 7.8程序坐標回轉:
● 7.9啄式同期攻牙/深孔攻牙(可以退到R點)
● 7.a比例縮放(G50/G51):B3A版
● 7.b參數鏡像:
● 7.c外部鏡像:
● 7.d程序鏡像:
● 7.e特殊固定循環程序特殊固定循環程序(G34/35/36/37.1)
8. 補間機能
● 8.1極坐標指令(G15/16)
● 8.2圓筒補間(G07.1)
● 8.3螺旋補間(G17~19+G02/G03)
9. 維護機能及其它
● 9.1參數備分機能:
● 9.2波形顯示機能:
● 9.3簡易程序?qū)υ挋C能:Magicpro-NAVI MILL
● 9.4 APLC(客戶導向開放畫面)機能:APLC
● 9.5 PC個人計算機版之對話程序機能:PRO-CAM/M
● 9.6 MEL Link(1對5之DNC S/W軟件):軟件):MEL Link
● 9.7 M60S系列之操作，程序，異警/參數電子書:
服務承諾
◆ 免費負責調試;
◆ 產品實行三包服務一年，機床終身維修;
◆ 備件長期有償優惠供應;
◆ 客戶可派2-3名人員到公司進行免費操作培訓及簡單的維修培訓，公司提供午餐一頓，差旅費自理;
◆ 售后服務:
設備出現故障后，用戶可以來電聯系解決，若無法通過電話解決，公司在有服務點的地區24小時內到達現場，在無服務點的地區72小時內到達現場，為客戶排除故障;三包期內，除人為因素損壞外，公司提供免費提供維修服務，易損件、耗材費用由客戶承擔,一年后的服務需收取維修費、零件費及路費;
培訓事項
◆ 公司配有教員、專用場地及設備，專門為客戶編制的培訓計劃;
◆ 培訓時間為5-10天(操作過所購類型機床者為佳)，由賣方提供免費培訓;
◆ 培訓地點：在賣方培訓部、車間現場進行;
◆ 培訓人數：由2-3名;
◆ 培訓內容為：
1，掌握軟件的使用;
2，機床的基本操作及注意事項;
3，機床的基本維護;
4，每階段均設有考核;
