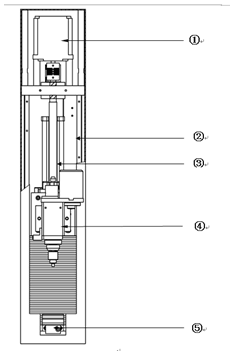

寶瑪數控電火花穿孔機主要由主軸頭、二次行程、旋轉頭、坐標工作臺、機床電氣、操作盒、工作液系統等六部分組成。主軸頭裝在二次行程拖板上，它是完成加工中電極伺服進給的主要部件，其結構如圖

1、步進電機    2、直線導軌    3、一次絲杠    4、旋轉頭    5、導向器

寶瑪數控電火花穿孔機主軸滑塊由步進電機帶動絲杠螺母完成上下運動。主軸滑塊采用雙V直線導軌。主軸頭內部裝有上、下兩個限位開關，以限定主軸滑塊運動的上限位置和下限位置。
