電極夾具用于電極的裝卡和找正，是機床標準附件之一。它可實現電極小范圍轉角度，以及電極與工作臺間相對幾何位置調整兩項功能，其結構見下圖。

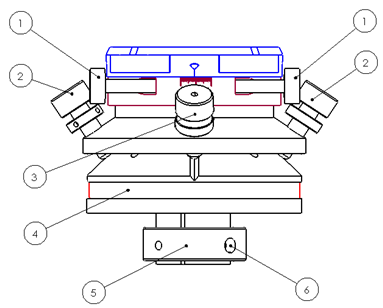

電極夾具圖

1.旋轉調整螺栓          2.左右垂直調整螺栓

3.前后垂直調整螺栓   4.電極夾頭與機械體之絕緣板

5.V型夾頭                  6.電極夾緊螺栓

說明：

可調夾具安裝，請將電極夾具固定在電極夾具安裝板上

注意:

電極夾具較重，安裝時請務必用手托牢，以免其掉落，碰壞工作臺！
